FORMSTÜCKE UND VERBINDUNGEN AUS UP-GF NACH DIN 16 966

Formstücke aus glasfaserverstärkten Polyesterharzen werden nach DIN 16966 Teil 2, Teil 4 und Teil 5 gefertigt. Die Basis sind ungesättigte Polyesterharze, sog. UP-Harz, die sich hervorragend für den schweren Chemieeinsatz bei Über- und Unterdruck eignen. Glasfaserverstärkter Kunststoff (GFK) auf der Basis ungesättigter Polyesterharze, einschließlich der Phenacrylatharze, ist naturfarben und kann je nach Anwendung und Einsatz eingefärbt werden. Grundsätzlich ist der Werkstoff brennbar, durch Beigabe entsprechender Zuschlagsstoffe kann bei der Herstellung der Zustand „schwer entflammbar“ oder „selbstlöschend“ hergestellt werden. Durch Zugabe von Graphit kann der Werkstoff leitfähig gestaltet werden. Kwerk GmbH liefert Linerwerkstoffe für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Unsere neue Produktreihe: Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Unsere Formstücke aus UP-GF sind frei von Fehlstellen wie Lufteinschlüssen und Rissen. Über die gesamte Baulänge ist der Laminataufbau nach DIN 16966 garantiert. Grundsätzlich können andere Ausführungen im UP-GF Laminataufbau auf Anfrage vereinbart werden. Alle Dichtflächen und Nahtstellen werden bei der Fertigung mit UP-GF mit einer Laminatschicht versehen. Weitere technische Detailinformationen finden Sie hier

Die DIN 16 966 regelt die spezifische Ausführungen, die Beschaffenheit und Prüfung von UP-GF Formstücken. Hierzu gehört insbesondere - Unterdruckbelastbarkeit - Schichtaufbau und Glasgehalt - Styrolgehalt - Oberflächenbeschaffenheit - Verhalten gegenüber Chemikalien - Haft- und Steifigkeit - Hygienische und toxikologische Eignung - Brandverhalten - Abmessungen - Prüfung - Kurzzeit Innendruckversuche Unser Team, mit fast 40 Jahren Berufserfahrung im Bereich der Fertigung und dem Einsatz von UP-GF Formstücken und Verbindungen, steht Ihnen für weitere Fragen jederzeit zur Verfügung. Rufen sie einfach an: 0049 2602 999730.

LIEFERPROGRAMM DN 25 - DN 1000 BOGEN 90° AUS UP-GF, FÜR ROHR TYP D

Die Bögen werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): Bogen 90°, entsprechend Rohrtyp D, Form E1, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L BOGEN DIN 16 966 - E1 D 100 - 10 L Verbundwerkstoffe / Liner: Kwerk GmbH liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können den Bogen 90° aus GFK, auch online in unserem Webshop einkaufen

Nennweite DN Formstück Innendurchmesser Rohrtyp D d2 Formstück Innendurchmesser Rohrtyp B d2 Baulänge e 25 25 32 110 (32) 32 40 130 40 40 50 150 50 50 63 180 65 65 75 140 80 80 90 165 100 100 110 205 (125) 125 125 245 150 150 160 285 200 200 200 365 250 250 250 450 300 300 300 525 350 250 355 600 400 400 400 680 500 500 500 830 600 600 600 950 700 700 710 1100 800 800 800 1250 900 900 900 1400 1000 1000 1000 1500   Abmessungen entsprechen der DIN 16 966, Teil 2 Alle Maße in mm d 2 entspricht beim Rohrtyp B dem Außendurchmesser der Auskleidung Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

BOGEN 45° AUS UP-GF, FÜR ROHR TYP D

Die Bögen werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): Bogen 45°, entsprechend Rohrtyp D, Form E2, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L BOGEN DIN 16 966 - E2 D 100 - 10 L Verbundwerkstoffe / Liner: Kwerk GmbH liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können den Bogen 45° aus GFK, auch online in unserem Webshop einkaufen

Nennweite DN Formstück Innendurchmesser Rohrtyp D d2 Formstück Innendurchmesser Rohrtyp B d2 Baulänge e 25 25 32 70 (32) 32 40 80 40 40 50 90 50 50 63 105 65 65 75 85 80 80 90 100 100 100 110 115 (125) 125 125 135 150 150 160 150 200 200 200 190 250 250 250 225 300 300 300 260 350 250 355 290 400 400 400 325 500 500 500 390 600 600 600 430 700 700 710 490 800 800 800 545 900 900 900 605 1000 1000 1000 660   Abmessungen entsprechen der DIN 16 966, Teil 2 Alle Maße in mm d 2 entspricht beim Rohrtyp B dem Außendurchmesser der Auskleidung Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

T-STÜCK 90° AUS UP-GF, FÜR ROHR TYP D

T-Stücke werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): T-Stück 90°, entsprechend Rohrtyp D, Form T1, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L T-Stück DIN 16 966 - T1 D 100 - 10 L Verbundwerkstoffe / Liner: Kwerk GmbH liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können das T-Stück 90° aus GFK, auch online in unserem Webshop einkaufen

Nennweite DN Formstück Innendurchmesser Rohrtyp D d2 Formstück Innendurchmesser Rohrtyp D d2 Baulänge e 25 25 32 110 (32) 32 40 130 40 40 50 150 50 50 63 180 65 65 75 140 80 80 90 165 100 100 110 205 (125) 125 125 245 150 150 160 285 200 200 200 365 250 250 250 450 300 300 300 535 350 350 355 600 400 400 400 680 500 500 500 830 600 600 600 950 700 700 710 1100 800 800 800 1250 900 900 900 1400 1000 1000 1000 150   Abmessungen entsprechen der DIN 16 966, Teil 4 Alle Maße in mm d 2 entspricht beim Rohrtyp B dem Außendurchmesser der Auskleidung Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

T-STÜCK 90° MIT REDUZIERTEM ABZWEIG AUS UP-GF, FÜR ROHR TYP D

T-Stücke mit reduziertem Abzweig, werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): T-Stück 90° mit reduziertem Abgang, entsprechend Rohrtyp D, Durchgangsnennweite DN1 =100 und Abzweig Nennweite DN2 = 80, für Laminatverbindung der Form L T-Stück DIN 16 966 - T2 D 100 X 80 L Verbundwerkstoffe / Liner: Kwerk GmbH liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können das T-Stück 90° aus GFK mit reduziertem Abgang, auch online in unserem Webshop einkaufen

Durchgang Abzweig e 1 e 2 Durchgang Abzweig e 1 e 2 DN 1 d 2 DN 2 d 2 DN 1 d 2 DN 2 d 2 Rohrtyp D Rohrtyp B (32) 32 25 25 130 170 (32) 40 25 32 130 175 40 40 25 (32) 25 32 150 175 40 50 25 (32) 32 40 150 180 50 50 25 (32) 40 25 (32) 40 180 180 50 63 25 (32) 40 (32) 40 50 180 185 65 65 (32) 40 50 (32) 40 50 140 190 65 75 (32) 40 50 40 50 63 140 195 80 80 40 50 65 40 50 65 165 195 80 90 40 50 65 50 63 75 165 200 100 100 50 65 80 50 65 80 205 205 100 110 50 65 80 63 75 90 205 210 (125) 125 65 80 100 65 80 100 245 270 (125) 125 65 80 100 75 90 110 245 270 150 150 80 100 (125) 80 100 125 285 240 240 290 150 160 80 100 (125) 90 110 125 285 240 240 290 200 200 100 (125) 150 100 (125) 150 365 260 310 310 200 200 100 (125) 150 110 125 160 365 260 310 310 250 250 (125) 150 200 125 150 200 450 340 250 250 (125) 150 200 125 160 200 450 340 300 300 150 200 250 150 200 250 525 360 365 415 300 300 150 200 250 160 200 250 525 360 365 415 350 350 200 250 300 200 250 300 600 395 445 445 300 355 200 250 300 200 250 300 600 395 445 445 400 400 250 300 350 250 300 350 680 470 470 520 400 400 250 300 350 250 300 355 680 470 470 520 500 500 300 350 400 300 350 400 680 535 575 575 500 500 300 350 400 300 355 400 830 525 575 575 600 600 350 400 500 350 400 500 950 620 620 670 600 600 350 400 500 355 400 500 950 620 620 670 700 700 400 500 600 400 500 600 1000 675 725 750 700 710 400 500 600 400 500 600 1100 675 625 750 800 800 500 600 700 500 600 700 1250 775 800 800 800 800 500 600 700 500 600 710 1250 675 725 750 900 900 600 700 800 600 700 800 1400 850 900 900 600 700 800 600 710 800 1400 850 1000 1000 700 800 900 700 800 900 1500 905 1000 1000 700 800 900 710 800 900 1500 905   Abmessungen entsprechen der DIN 16 966, Teil 4 Alle Maße in mm d 2 entspricht beim Rohrtyp B dem Außendurchmesser der Auskleidung Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

STUTZEN MIT ANGEFORMTEM BUND AUS UP-GF, FÜR ROHR TYP D

Stutzen mit angeformtem Bund aus UP-GF (GFK) werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Laminatverbindungen verbunden. Die angeformten Bunde, können bei Bedarf, bereits in der Werkstatt mit allen Rohrlängen kundenspezifisch konfektioniert bzw. kombiniert  werden. Produktbezeichnung UP-GF (Rein GFK): Angeformter Bund, entsprechend Rohrtyp D, Form B2, Nennweite DN 100 und Nenndruck PN 10, mit Laminatenden der Form L Bund DIN 16 966 - B2 D 100 - 10 L Verbundwerkstoffe: Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können den Stutzen mit angeformten Bund aus GFK, auch online in unserem Webshop einkaufen

Nennweite DN Zul. Betriebs-überdruck PN d 4 d 5 b 3 h 2 25 16 68 60 12 30 (32) 16 78 58 14 32 40 16 88 68 14 35 50 16 102 82 14 40 65 10 122 95 15 44 80 10 138 111 16 48 100 10 158 133 18 55 (125) 10 188 160 20 64 150 10 212 188 22 71 200 6 268 237 25 85 250 6 320 293 38 101 300 6 370 343 30 116 350 4 430 387 32 133 400 4 482 441 35 147 500 4 585 544 38 178 600 2,5 685 648 45 209 700 2,5 800 758 53 243 800 2,5 905 858 57 271 900 2,5 1005 960 60 302 1000 2,5 1110 1060 64 332   Abmessungen entsprechen der DIN 16 966, Teil 2 Alle Maße in mm Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

STUTZEN MIT ANGEFORMTEM FESTFLANSCH AUS UP-GF, FÜR ROHR TYP D

Angeformte Festflansche aus UP-GF (GFK), werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Die angeformten Festflansche, können bei Bedarf, bereits in der Werkstatt mit allen Rohrlängen kundenspezifisch konfektioniert bzw. kombiniert  werden. Produktbezeichnung UP-GF (Rein GFK): Angeformter Flansch, entsprechend Rohrtyp D, Form V3, Nennweite DN 100 und Nenndruck PN 10, für Rohre des Nenndruckes 2,5 mit Laminatenden der Form L Festflansch DIN 16 966 - V3 D 100 - 10 - 2,5 L Verbundwerkstoffe: Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können den angeformten Festflansch aus GFK, auch online in unserem Webshop einkaufen

Nennweite DN Zul. Betriebsüberdruck PN D d 2 d 3 Lk b 2 h 1 r 2 r 3 Schrauben Anzahl Schrauben Gewinde 25 16 110 14 50 85 14 30 3 3 4 M 12 (32) 16 140 18 58 100 15 32 3 3 4 M16 40 16 250 18 68 110 16 35 3 3 4 M16 50 16 165 28 82 125 18 40 3 4 4 M16 65 20 285 18 95 145 20 44 3 4 4 M16 80 10 200 18 111 160 22 48 3 4 8 M16 100 10 220 18 133 180 24 55 4 5 8 M16 (125) 10 250 18 160 210 27 64 4 5 8 M16 150 10 285 22 188 240 30 71 4 5 8 M 20 200 6 340 22 245 295 33 80 5 8 8 M 20 250 6 395 22 300 350 37 90 5 8 12 M 20 300 6 445 22 350 400 42 100 5 8 12 M 20 350 4 505 22 410 460 40 95 6 8 16 M 20 400 4 565 26 460 515 44 105 6 8 16 M 24 500 4 670 26 565 620 49 120 6 8 20 M 24 600 2,5 780 30 660 725 49 115 7 8 20 M 27 700 2,5 895 30 780 840 53 125 7 8 24 M 27 800 2,5 1015 33 875 950 57 135 7 8 24 M 30 900 3,5 1115 33 980 1050 60 150 7 8 28 M 30 1000 2,5 1230 36 1080 1160 65 155 7 8 28 M 33   Abmessungen entsprechen der DIN 16 966, Teil 6 Flanschanschlußmaße entsprechen DIN 2501 Teil 1, PN 10 Alle Maße in mm Werkstoff: ungesättigtes Polyesterharz und Textilglas wie in DIN 16 966, Teil 1 festgelegt Drücke sind Überdrücke in bar

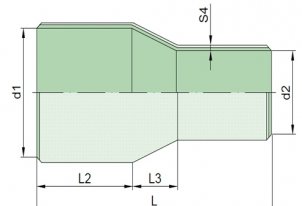

REDUZIERSTÜCK AUS UP-GF - KONZENTRISCH, FÜR ROHR TYP D

Reduzierstücke aus UP-GF (GFK), werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): Reduzierstück konzentrisch, entsprechend Rohrtyp D, Form C2, reduziert von Nennweite DN 100 auf Nennweite 80, Nenndruck PN 10, mit glatten Laminatenden der Form L Reduzierstück DIN 16 966 - C2 D 100 x 80 - 10 L Verbundwerkstoffe: Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können das Reduzierstück konzentrisch aus GFK, auch online in unserem Webshop einkaufen

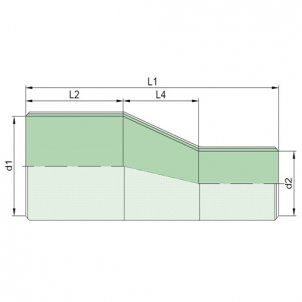

REDUZIERSTÜCK AUS UP-GF - EXZENTRISCH, FÜR ROHR TYP D

Reduzierstück aus UP-GF (GFK), werden mit den Rohren des entsprechenden Rohrtyps, oder mit anderen Formstücken durch Flanschverbindungen oder Laminatverbindungen verbunden. Produktbezeichnung UP-GF (Rein GFK): Reduzierstück exzentrisch, entsprechend Rohrtyp D, Form X2, reduziert von Nennweite DN 100 auf Nennweite 80, Nenndruck PN 10, mit glatten Laminatenden der Form L Reduzierstück DIN 16 966 - X2 D 100 x 80 - 10 L Verbundwerkstoffe: Kwerk.de liefert auch Linerwerkstoffe (Verbundwerkstoffe) für Rohre und Formstücke entsprechend der einschlägigen Norm DIN 16965 Teil 2/ Rohrtyp B. Zu unserem Lieferprogramm gehören: - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe grau - Liner GFK-PVC U weichmacherfreies Polyvinylclorid nach DIN 8061, Farbe rot - Liner PVC C nachchloriertes Polyvinylclorid nach DIN 8080 - Liner GFK-PE-HD Polyethylen hoher Dichte nach DIN 8075 - Liner GFK-PP Polypropylen nach DIN 8078 - Liner PVDF Polyvinylidenfluorid Sie können das Reduzierstück exzentrisch aus GFK, auch online in unserem Webshop einkaufen

Reduzierung von / auf L 1 L 2 L 3 L 4 L 5 Reduzierung von / auf L 1 L 2 L 3 L 4 DN1 d2 DN2 d2 DN1 d2 DN2 d2 Rohrtyp D Rohrtyp B (32) 32 25 25 180 85 20 20 95 (32) 40 25 32 180 85 20 20 40 40 25 25 205 85 40 40 120 40 50 25 32 205 85 45 45 40 40 (32) 32 200 85 20 20 115 40 50 (32) 40 200 85 25 25 50 50 25 25 235 85 65 60 150 50 63 25 32 235 85 80 80 50 50 (32) 32 230 85 45 45 145 50 63 (32) 40 230 85 60 60 50 50 40 40 205 85 25 25 120 50 63 40 50 205 85 35 35 65 65 (32) 32 260 85 85 80 175 65 75 (32) 40 260 85 90 90 65 65 40 40 235 85 65 60 150 65 75 40 50 235 85 65 60 65 65 40 50 210 85 40 40 125 65 75 50 63 210 85 30 30 80 80 40 40 275 85 105 100 190 80 90 40 50 275 85 105 100 80 80 50 50 245 85 75 75 160 80 90 50 63 245 85 70 65 80 80 65 65 210 85 40 35 125 80 90 65 75 210 85 40 40 100 100 50 50 325 110 130 120 215 100 110 50 63 325 110 95 90 100 100 65 65 285 110 90 85 175 100 110 65 75 285 110 90 85 100 100 80 80 250 110 50 50 135 100 110 80 90 250 110 50 50 (125) 125 65 65 350 110 155 150 240 (125) 125 65 75 350 110 130 125 (125) 125 80 80 310 110 115 110 200 (125) 125 80 90 310 110 90 85 (125) 125 100 100 285 110 65 60 175 (125) 125 100 110 285 110 40 40 150 150 80 80 375 110 180 175 265 150 160 80 90 375 110 180 175 150 150 100 100 350 110 130 125 240 150 160 100 110 350 110 130 125 150 150 (125) 125 310 110 65 60 175 150 160 (125) 125 310 110 90 85 200 200 100 100 495 127 255 245 370 200 200 100 110 495 127 230 225 200 200 (125) 125 430 127 195 185 305 200 200 (125) 125 430 127 195 185 200 200 150 150 370 127 130 125 245 200 200 150 160 370 127 105 100 250 250 (125) 125 575 143 320 310 435 250 250 (125) 125 575 143 320 310 250 250 150 125 510 143 255 245 365 250 250 150 160 510 143 230 225 250 250 200 200 400 143 130 125 255 250 250 200 200 400 143 130 130 300 300 150 150 655 158 385 370 495 300 300 150 160 655 158 360 345 300 300 200 200 540 158 255 245 380 300 300 200 200 540 158 255 245 300 300 250 250 435 158 130 125 275 300 300 250 250 435 158 130 125 350 350 200 200 665 150 385 370 515 350 355 200 200 665 150 400 385 350 350 250 250 550 150 255 245 400 350 355 250 250 550 150 270 260 350 350 300 300 440 150 130 125 290 350 355 300 300 440 150 140 135 400 400 250 250 695 166 385 370 530 400 400 250 250 695 166 385 370 400 400 300 300 580 166 255 245 415 400 400 300 300 580 166 255 245 400 400 350 355 450 166 130 125 285 400 400 350 355 450 166 115 110 500 500 300 300 865 191 515 495 675 500 500 300 300 865 191 515 495 500 500 350 350 730 191 385 380 540 500 500 350 355 730 191 375 360 500 500 400 400 615 191 255 245 425 500 500 400 400 615 191 255 245 600 600 350 350 980 181 645 620 80 600 600 350 355 980 181 630 605 600 600 400 400 865 181 515 495 685 600 600 400 400 865 181 515 495 600 600 500 500 630 181 255 245 450 600 600 500 500 630 181 260 245 700 700 400 400 1160 197 775 740 945 700 710 400 400 1160 197 795 765 700 700 500 500 930 197 515 495 695 700 710 500 500 930 197 540 520 700 700 600 600 660 197 255 245 440 700 710 600 600 660 197 280 270 800 800 500 500 1180 213 775 740 405 800 800 500 500 1160 213 770 740 800 800 600 600 910 213 515 495 700 800 800 600 600 910 213 515 495 800 800 700 700 665 213 255 245 450 800 800 700 710 665 213 230 220 900 900 600 600 1185 230 775 740 955 900 900 600 600 1185 230 770 740 900 900 700 700 945 230 515 495 980 900 900 700 710 945 230 490 470 900 900 800 800 700 230 255 245 470 900 900 800 800 700 230 255 245 1000 1000 700 700 1220 245 775 740 975 1000 1000 700 710 1220 245 745 715 1000 1000 800 800 975 245 515 495 730 1000 1000 800 800 975 245 515 495 1000 1000 900 900 735 245 255 245 490 1000 1000 900 900 735 245 255 245

Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
